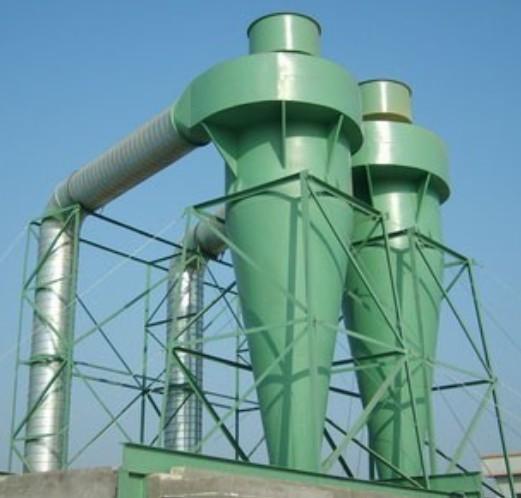

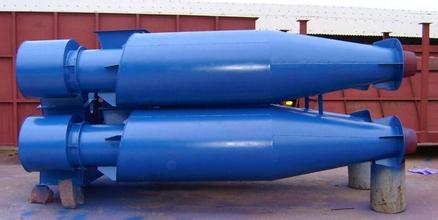

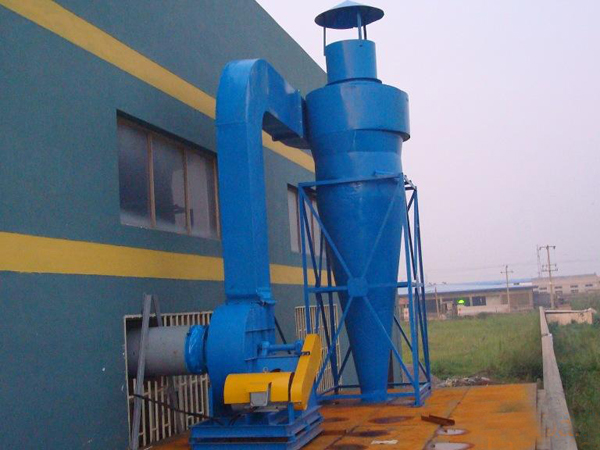

旋风除尘器

来源:石家庄艾波尔风机有限公司 | 发布时间:2016/5/22 1:15:30



 旋风除尘器的结构 :
当含尘气体由进气管进入旋风除尘器时,气流将由直线运动转变为圆周运动,旋转气流的绝大部分延器壁呈螺旋形向下,朝椎体流动。通常称为外旋气流,含尘气体在旋转过程中产生离心力,将重度大于气体的尘粒甩向器壁。尘粒一旦与器壁接触,便失去惯性力而靠入口速度的动量和向下的重力延壁面下落,进入排灰管。旋转下降的外旋气流在到达椎体时,因椎体形状的收缩而向除尘器中心靠拢。根据“旋转矩”不变原理,其切向速度不断增加。当气流到达椎体下端某一位置时,即以同样的旋转方向从旋风除尘器中部,由下反转而上,继续做螺旋运动,即内旋气流。最后净化气体经排气管排除旋风除尘器外,一部分未被捕集的尘粒也由此遗失。

旋风除尘器的优点:

旋风除尘器是一种操作简单、经久耐用、耐高温、体积小并且投资小的除尘设备,旋风除尘器同时具有收尘效率高(一般效率为80%-90%以上)等优点。

旋风除尘器选型原则:
(1)旋风除尘器净化气体量应与实际需要处理的含尘气体量一致。选择除尘器直径时应尽量小些,如果要求通过的风量较大,可采用若干个小直径的旋风除尘器并联为宜;如气量与多管旋风除尘器相符,以选多管除尘器为宜。
(2)旋风除尘器入口风速要保持18~23m/s,低于18m/s时,其除尘效率降低;高于23m/s时,除尘效率提高不明显,但压力损失增加,耗电量增高很多。
(3)选择除尘器时,要根据工况考虑阻力损失及结构形式,尽可能使之动力消耗减少且便于制造维护。
(4)旋风除尘器能捕集到的最小尘粒应等于或稍小于被处理气体的粉尘密度。
(5)当含尘气体温度很高时,要注意保温,避免水分在除尘器内凝结。假如粉尘不吸收水分、露点为30~50℃时,除尘器得到温度最少应高出30℃左右;假如粉尘吸水性较强(如水泥、石膏和含碱粉尘等)、露点为20~50℃时,除尘器的温度应高出露点温度40~50℃.
(6)旋风除尘器结构的密闭要好,确保不漏风。尤其是负压操作,更应注意卸料 锁风装置的可能性。
(7)易燃易爆粉尘(如煤粉)应设有防爆装置。防爆装置的通常做法是在入口管道上加一个安全防爆阀门。
(8)当粉尘浓度减小时,最大允许含尘质量浓度与旋风筒直径有关,即直径越大其允许含尘质量浓度也越大。

旋风除尘器的选型步骤 :
一、除尘系统需要处理的气体量。当气体温度较高、含尘量较大时,其风量和密度需要进行换算。若气体中水蒸气含量较大时,也应考虑水蒸气的影响。
二、根据所需处理气体的含尘质量浓度、粉尘性质及使用条件等初步选择除尘器类型。
三、根据需要处理的含尘气体量,计算旋风除尘器直径。或根据选定的含尘气体进口速度和需要处理的 含尘气体量算出除尘器入口截面积,再由除尘器各部分尺寸之间的比例关系计算除尘器的具体尺寸。当气体含尘质量浓度较高,或要求捕集的粉尘粒径较大时,应选用较大直径的旋风除尘器;当要求净化程度较高,或要求捕集微细尘粒时,可选较小直径的旋风除尘器并联使用。
四、必要时按给定条件计算除尘器的分离界限粒径和预期达到的除尘效率,也可直接查旋风除尘器性能表选取,或将性能数据与计算结果进行核对。
